X-ray检测设备在SMT生产线作业中的应用

在SMT生产线中，电子元件越来越小、焊点越来越密集，很多问题用眼睛或普通设备根本看不见。X射线检测设备就像“透视眼”，能穿透元件和电路板，解决这些隐藏的质量难题，主要用在三个关键环节：

1.隐蔽焊点检测

SMT 里很多元件（比如 BGA、QFP、CSP）的焊点藏在元件底部或引脚之间，肉眼根本看不到。X-ray 能穿透元件外壳，清晰显示这些 “隐藏焊点” 的状态，比如有没有虚焊（焊点没焊牢）、连焊（相邻焊点粘在一起）、空洞（焊点里有气泡，影响导电性）。

2.元器件缺陷排查

生产中可能出现元件 “装错”“装反”，或者元件本身有内部损坏（比如芯片裂纹、电容内部短路）。X-ray 能通过成像对比，快速发现 “错件”“反件” 问题，还能穿透元件外壳，排查内部是否有隐性损坏。

3.PCB 板内部检测

SMT 用的 PCB 板很多是多层的，层与层之间可能有短路、断路，或者过孔（连接不同层的小孔）堵塞。这些问题藏在 PCB 内部，传统检测查不到，X-ray 却能穿透 PCB，看到内部线路和过孔的状态，提前排除隐患。

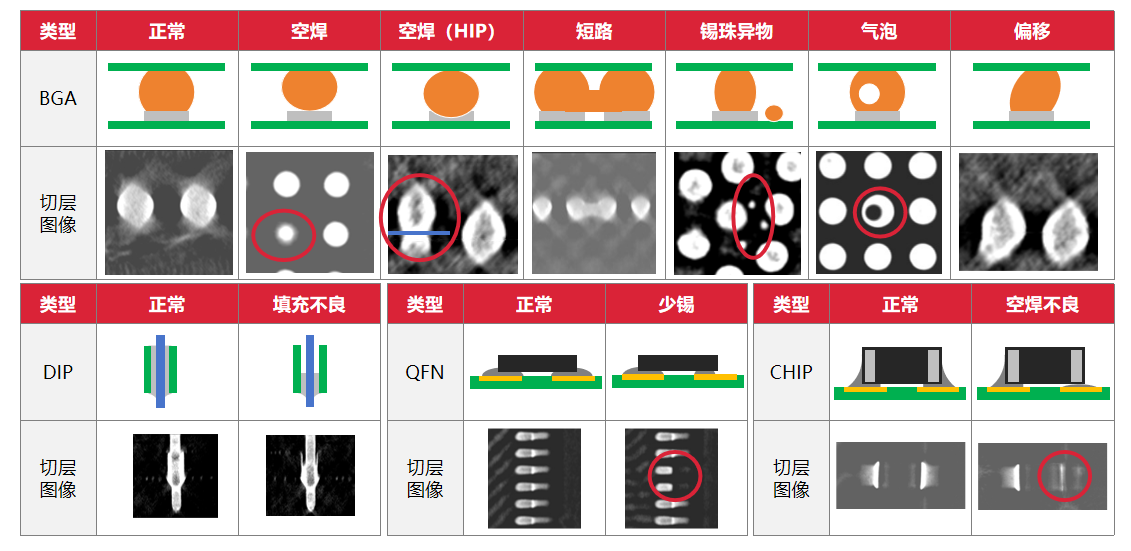

卓茂科技AXI9000高速CT型X射线全自动检测设备 检测效果:

有关X射线检测设备的优点

1.非破坏性检测

传统检测可能需要拆开元件或破坏电路板，而X射线就像医院拍X光片，不用拆产品就能看到内部，检测完产品还能正常使用，特别适合生产线快速检查。

2.检测精度高

它能发现非常微小的问题，比如比头发丝还细的焊点裂纹、元件偏移，甚至焊点里的小气泡都能看清。这有效避免了“表面合格、内部有隐患”的产品流出工厂，提高了成品的可靠性。

3.自动高效，适合批量生产

现代X射线设备能自动扫描、分析，不用人工一个个看，几分钟就能检测一块电路板，还能自动生成报告。这对大批量生产的工厂来说，既节省人力，又能快速发现问题，减少返工成本。

4.弥补传统检测的“盲区”

普通光学检测只能看表面，X射线能穿透多层电路板、金属屏蔽罩，看到藏在里面的焊点和线路。比如多层电路板内部的线路是否断裂，传统方法查不出来，X射线却能一目了然，解决了“看不见就检测不了”的难题。

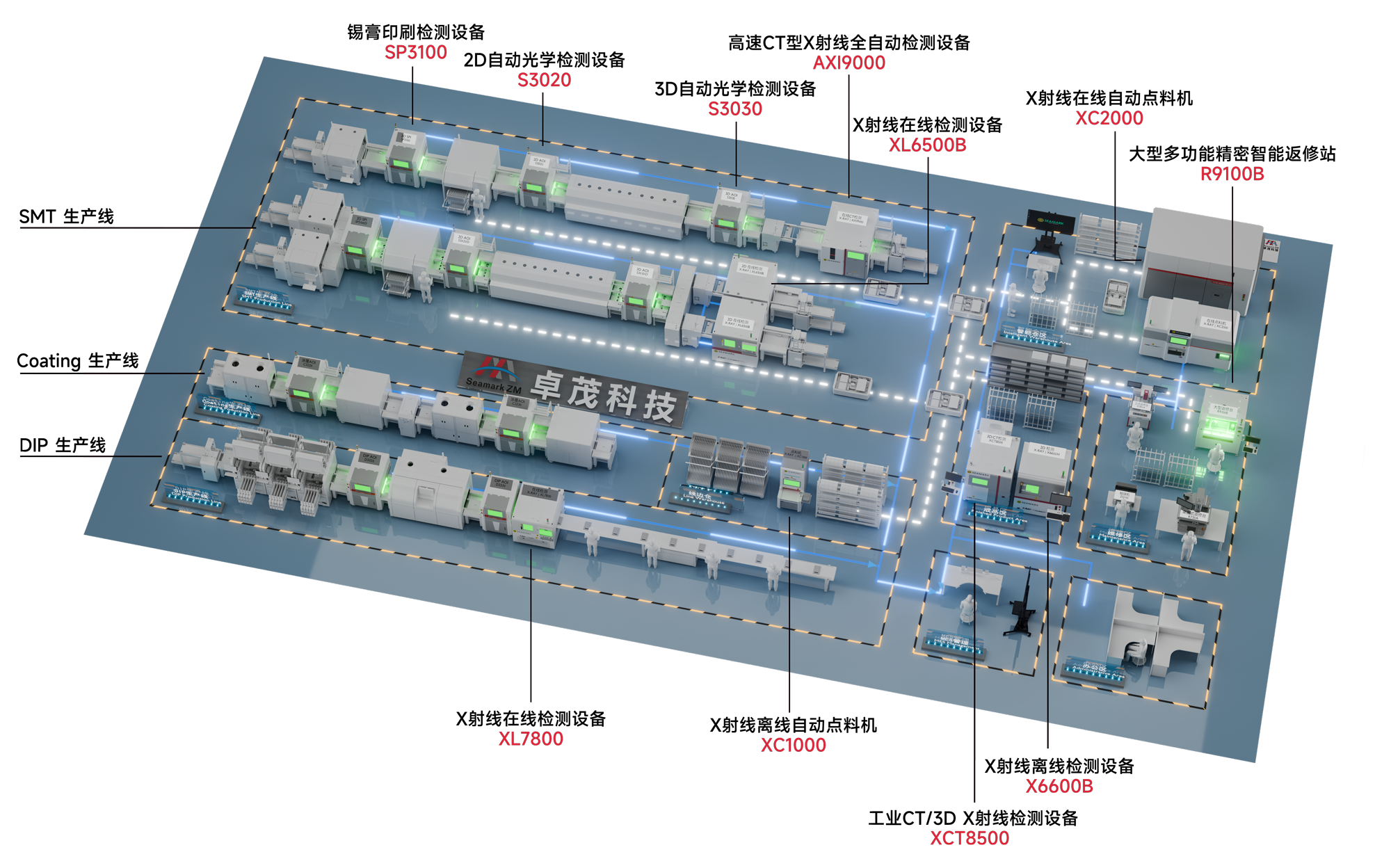

卓茂科技为SMT提供整线检测解决方案：

X射线检测设备非常适用于SMT生产线作业。它既能解决隐藏焊点、微小元件的检测难题，又能通过自动化和数据支持帮工厂优化生产，而且不会损坏产品。对于追求高质量、高效率的电子制造来说，它就像“质量守门人”，让那些看不见的问题无处藏身，是现代SMT生产中不可或缺的帮手。
