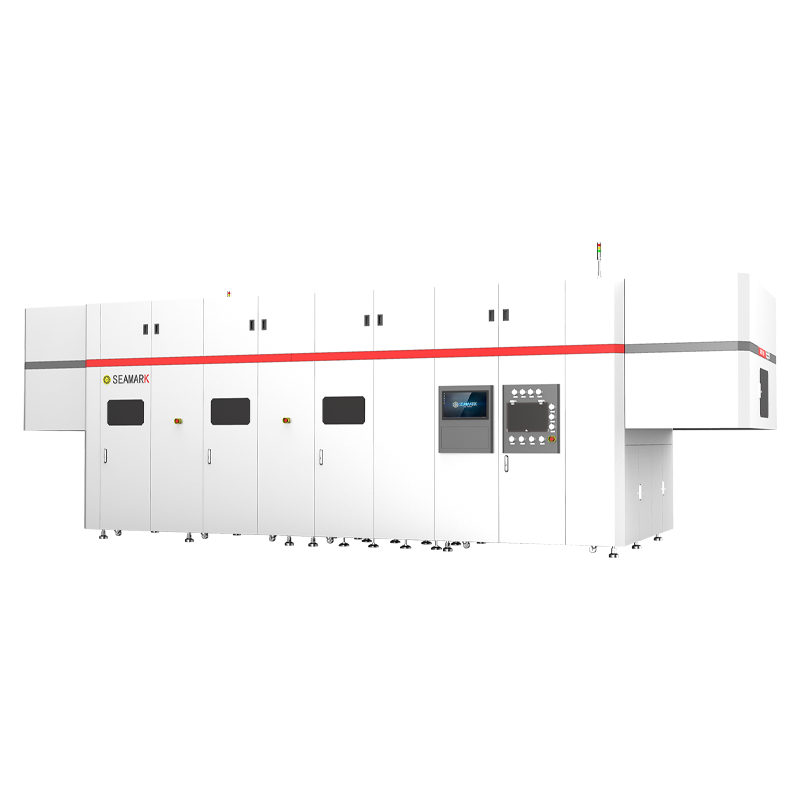

XB7100卷绕电池X射线检测设备实现多层卷绕型动力电池的在线全自动检测，与上下游物流线对接，实现自动取电芯，放入设备进行检测，并对NG品自动分拣，OK品自动取出，输出物流线，进入下游设备。
| 型号 | XB7100 | |
|---|---|---|
| X射线管 | 设备尺寸 | 5460x2600x2800mm |
| 节拍 | ≥26PPM及以上(2角或4角) | |
| 优率 | ≥99.5% | |
| 设备故障率(DT) | ≤2% | |
| 过杀率 | ≤1% | |
| 平板探测器 | 漏杀率 | ≤0% |
| 平均故障间隔 (MTBT) | ≥8H | |
| 来料方式 | 物流线来料 | |
| 辐射安全标准 | ≤1uSV/hr | |
| 设备规格 | 接收器 | 平板探测器 |
| 拍照时间 | ≥0.7S | |
| 管电压范围 | 40-90KV/40-130KV | |
| 管电流范围 | 10-200μA/10-300μA | |
| 检测精度 | 15μm | |
| 重复测试精度 | ±30μm | |
| 换型时间 | 旧品种的换型时间≤2小时/人 新品种的换型时间≤4小时/人 | |
| 兼容范围 | 高度:70-220mm;宽度:80-260mm 厚度:5-25mm(或定制市面全型号) | |
| 检测内容 | 角位Overhang、检测大面褶皱、 极耳拔针 |
