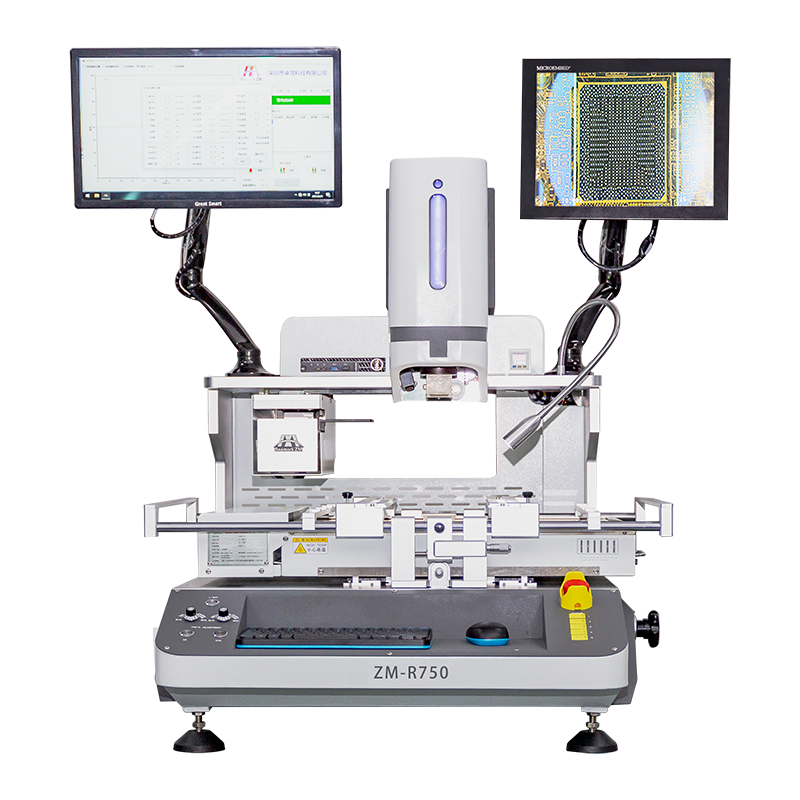

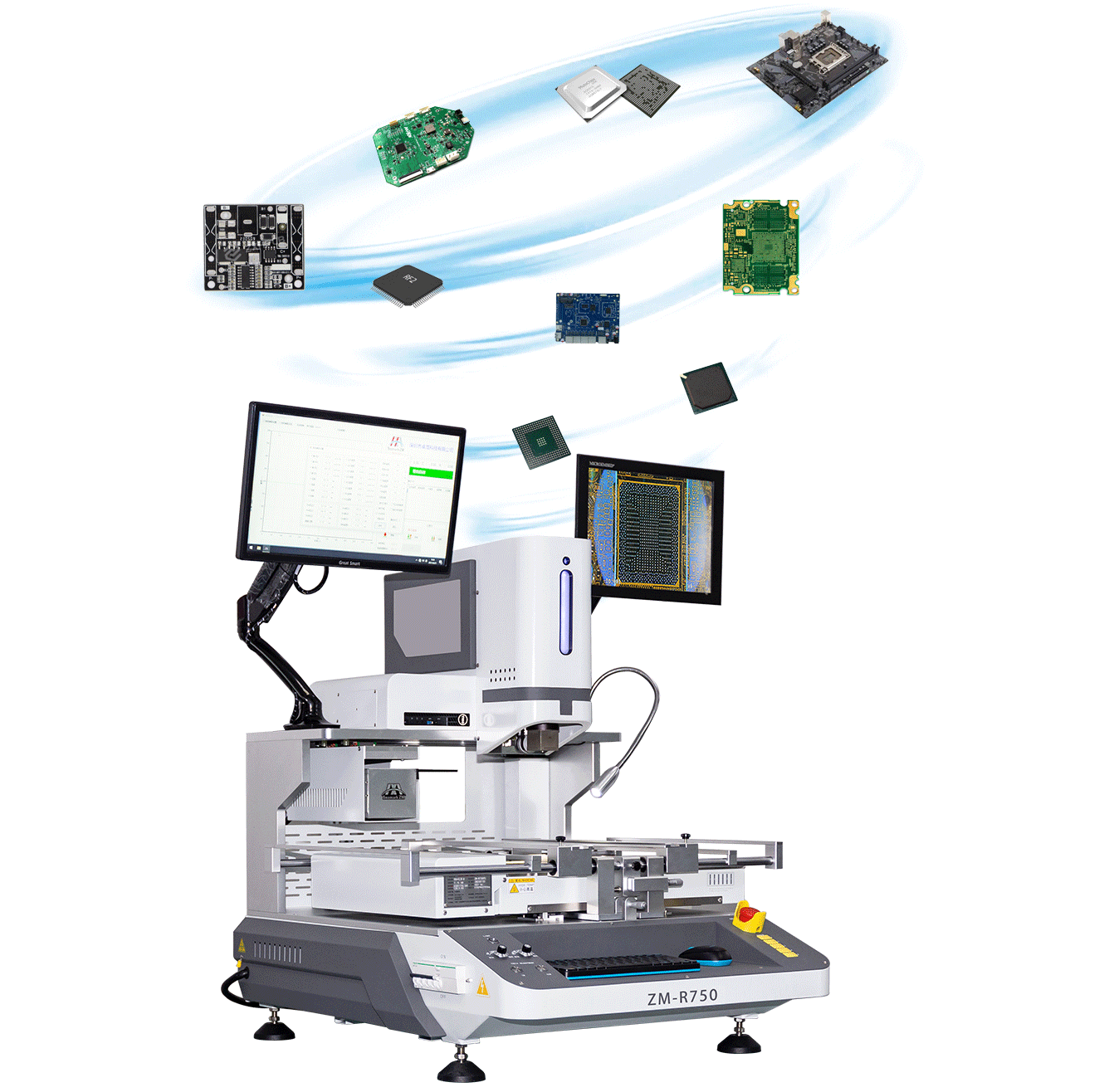

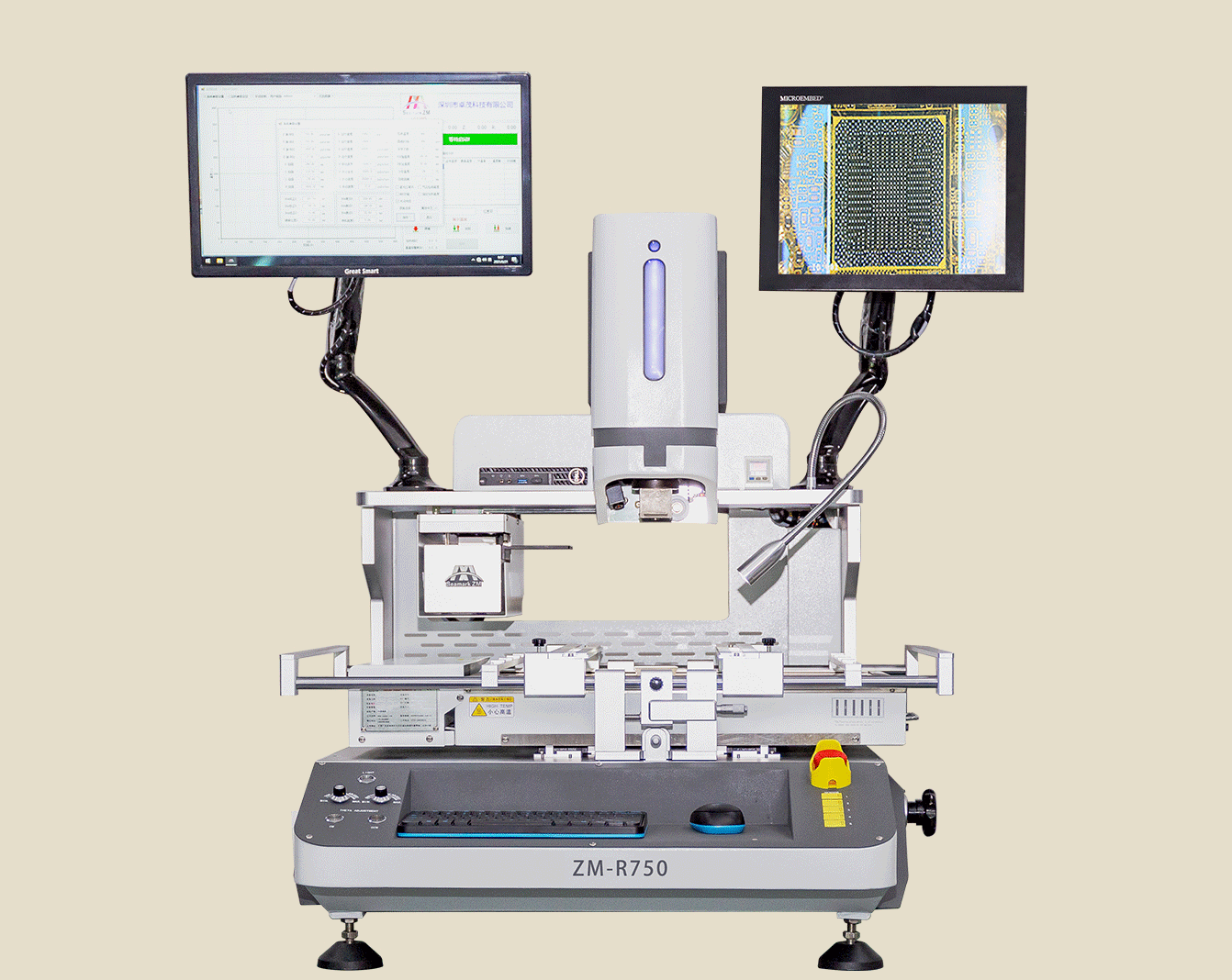

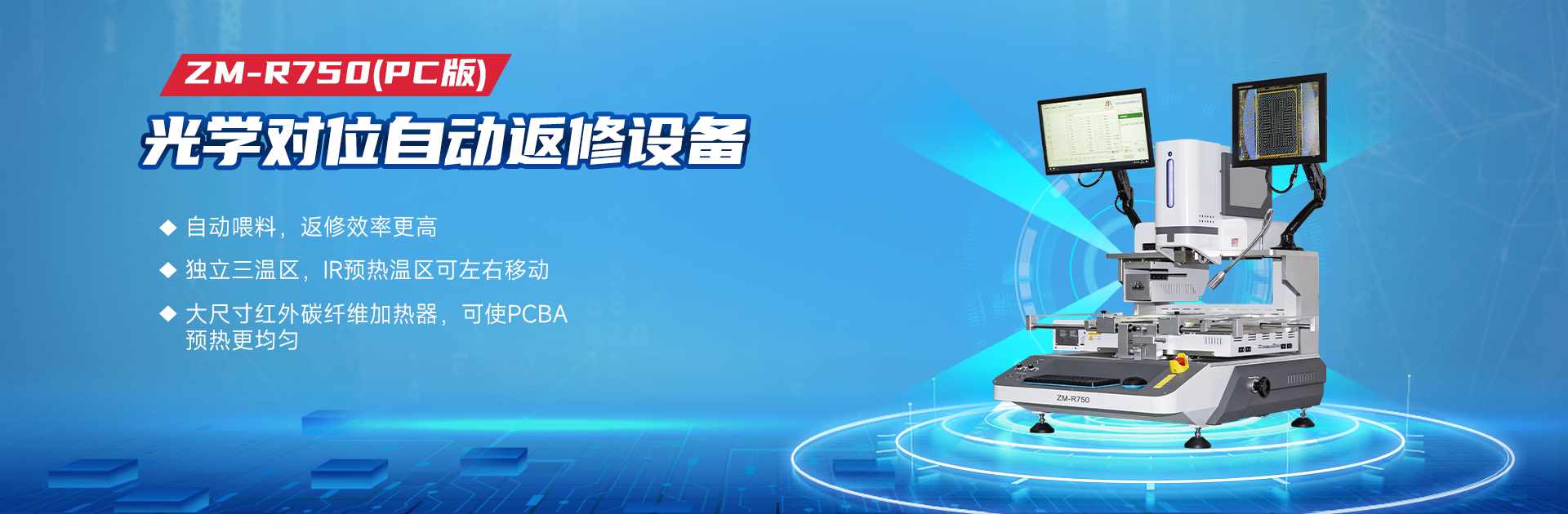

通过PC控制系统进行对位,采用宏碁19 .5〞高清工业显示屏 (1080P 16:9)和15〞高清工业显示屏(1080P 16:9)操作。
独立控制的三温区,对流热风加热,下部温区高度可调,上部温区内置真空吸管,用于芯片吸附,具备负压监控以及压力保护装置;IR预热温区采用碳纤维红外管加热与耐高温微晶面板保护,可左右移动,方便维修大型和不规则PCBA。

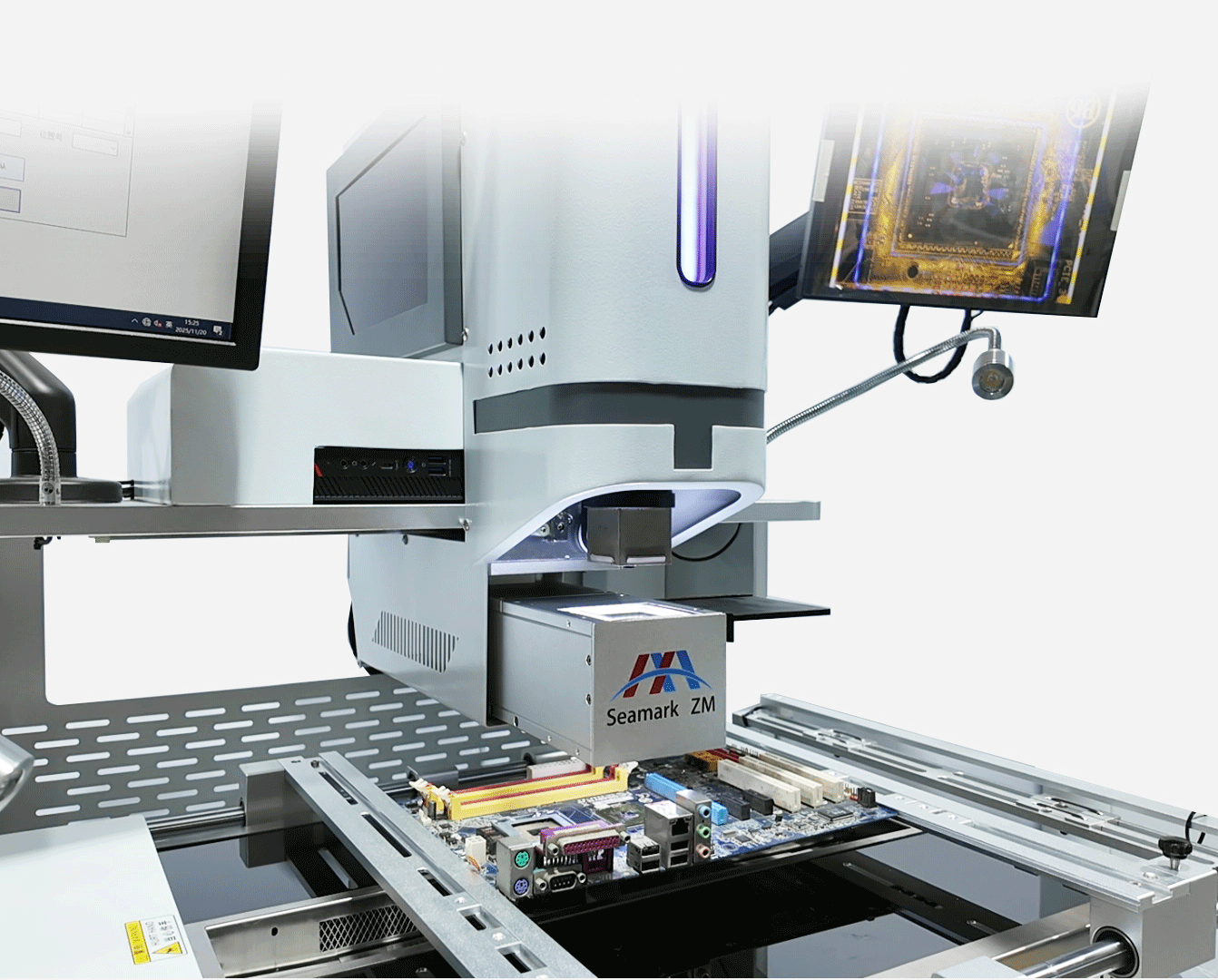

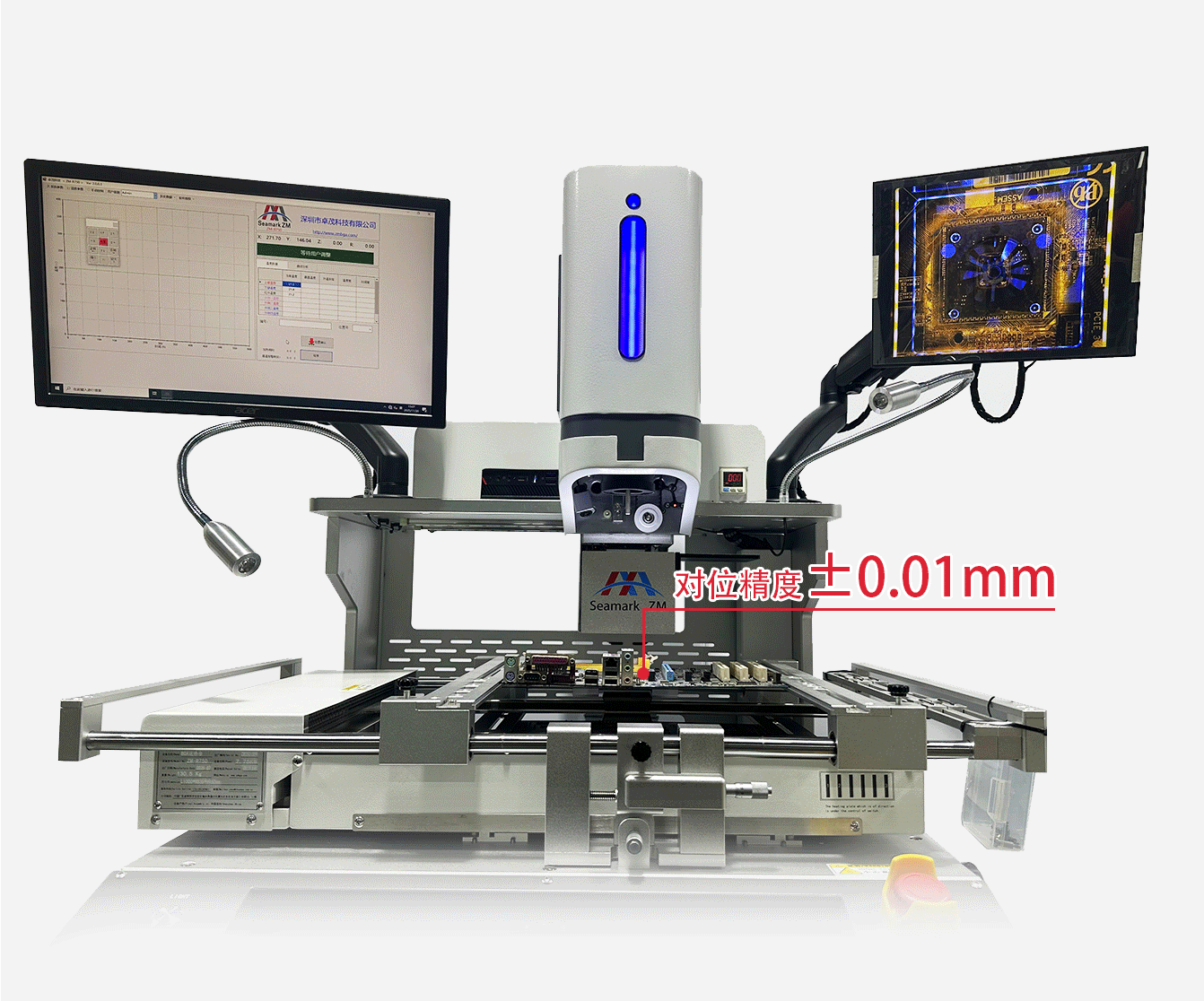

采用高清CCD 高精度光学对位系统,可确保元器件的精确贴装,配置激光红点定位,引导PCB快速定位,贴装系统采用多种工作模式,无需设置繁锁参数。

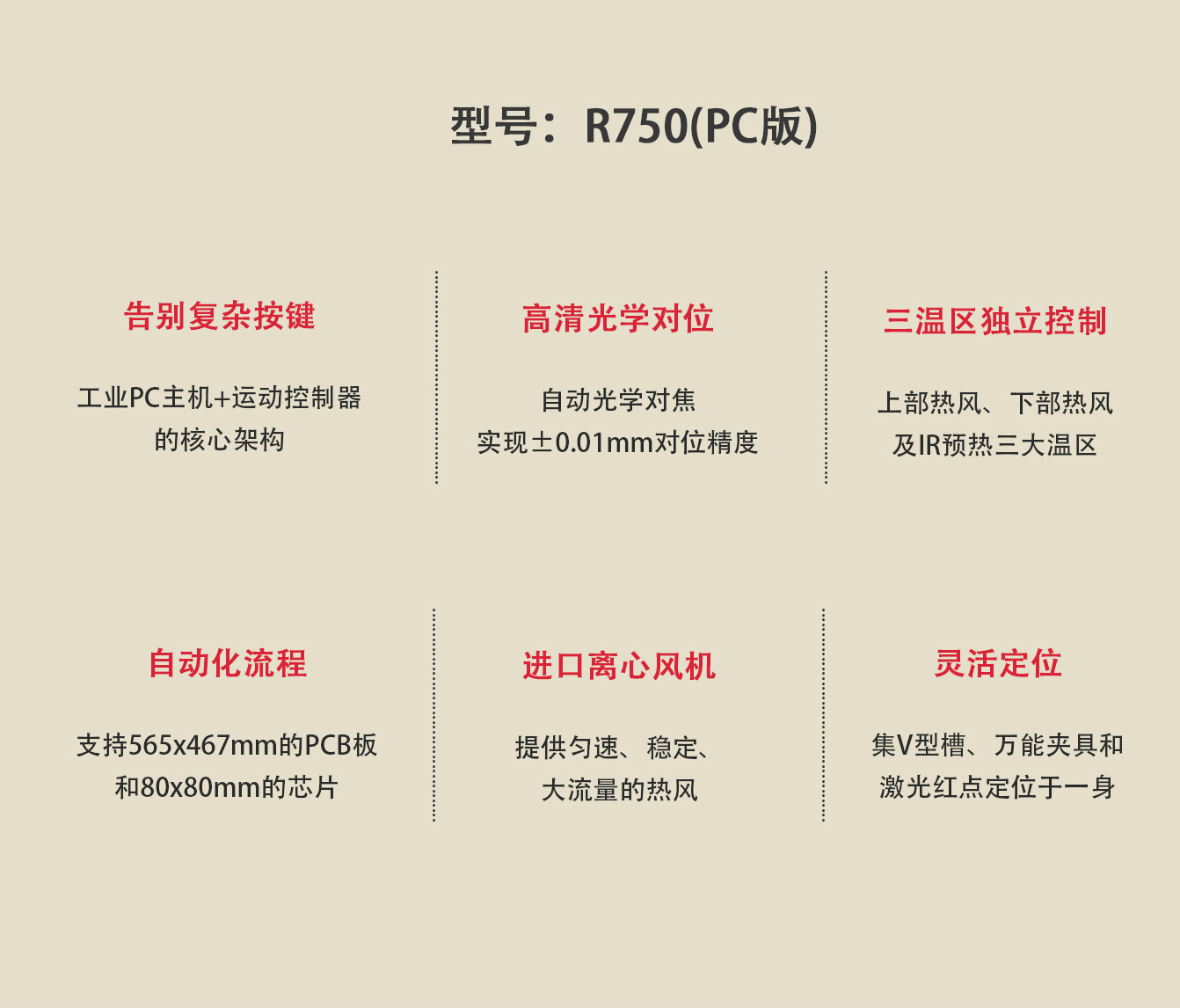

型号 | ||
---|---|---|
设备性能参数 | 电源 | AC380V±10% 50/60HZ |
功率 | 7.75KW(Max)上部温区(1.45KW)下部温区(1.2KW)预热温区(4.8KW)其它(0.3KW) | |

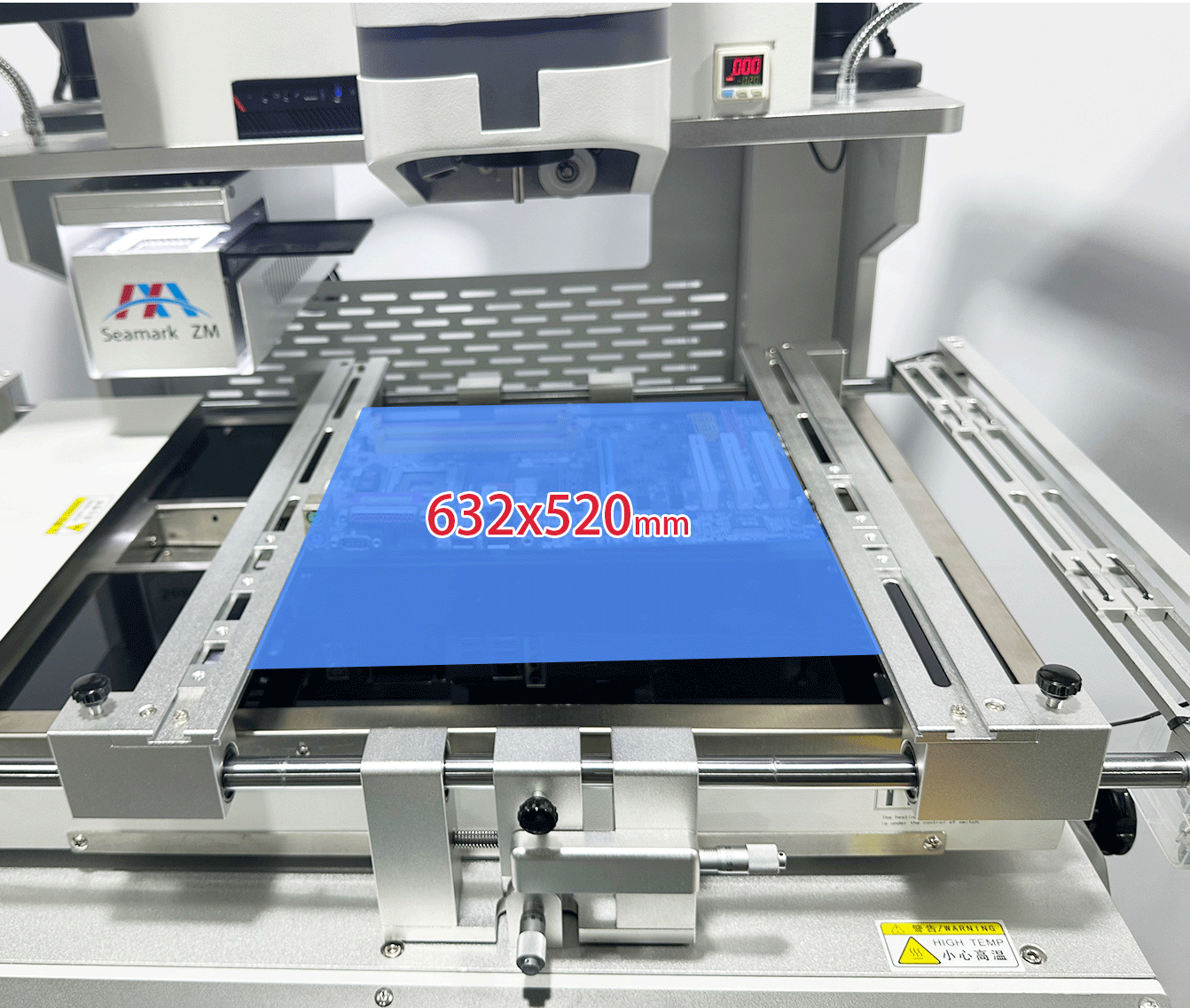

PCB尺寸 | 632x520mm(Max); 6x6mm(Min) | |
适用芯片 | 80x80mm(Max) ;3x3mm (Min) | |
IR温区尺寸 | 570x435mm | |
控制系统 | 戴尔PC主机+运动控制器+温度控制模块 | |
测温接口 | 5个 | |
真空吸附 | 自动 | |
对位系统 | 200万标清数字成像系统 自动光学变焦+激光红点指示 | |
行程精度 | ±0.01mm | |

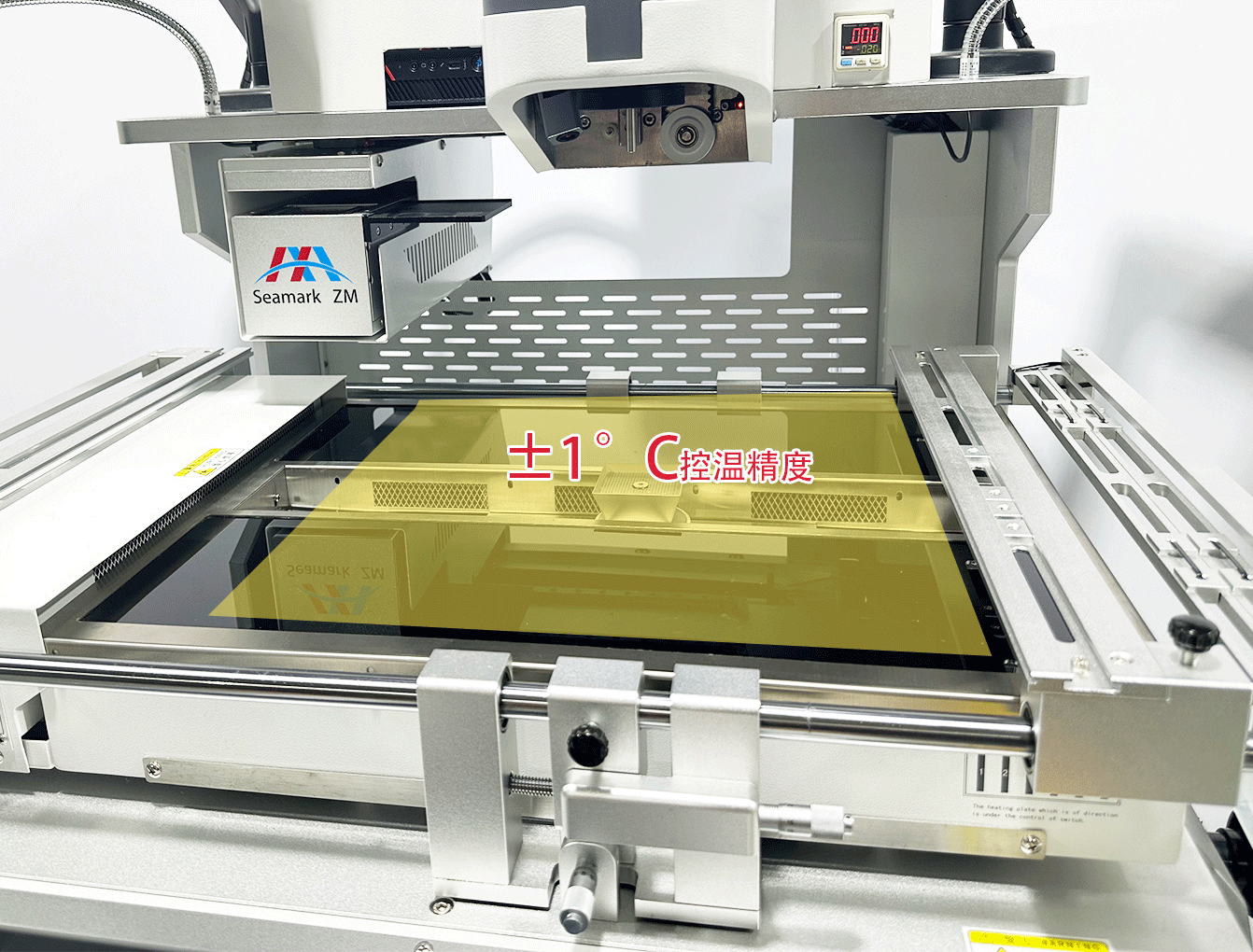

温度控制 | K型热电偶闭环控制、精度可达±1℃ | |
外形尺寸 | L1000*W835*H960mm | |
机器重量 | 130.5KG |
